來源： welkin的小窩 U-boot的一些指令
來源：大體上跟著 http://www.denx.de/wiki/publish/DULG/DULG-tqm8xxl.html 作一次就 OK 了!!
1. 在安裝 U-boot 之前要先安裝它的 ELDK 套件(全名為 Embedded Linux Development Kits)，主要包含了 cross compiler 工具。
除了 cross compiler 之外，ELDK 還包含許多套件。
2. U-boot 的 compile
-----------------------------------------------------------------
2-1. 下載 u-boot-1.20,tar.bz2, 解壓縮
2-2. cd u-boot
2-3. make distclean
2-4. grep -Rl arm9 * (找出 arm9 的 board)
2-5. make netstar_config
2-6. make all
2-7. make ap946es_config
----------------------------------------------------------------
make netstar_config
是針對你要 compile 的目標。(這個 target 可以在 u-boot/Makefile 找到)
你可以把它當成 Linux kernel 的 configuration。
以 board/integratorap/ 裏的 ap946es_config 為例:
1. 決定 include/config.h 以下三個 macro:
#define CONFIG_INTEGRATOR
#define CONFIG_ARCH_INTEGRATOR 1
#define CONFIG_CM946E_S 1
2. 選擇並修改
board/integratorap/u-boot.lds
因為 integrator 支援好幾種 CPU，所以它會呼叫 boards/integratorap/split_by_variant.sh 來針對 arm946es 修改。
u-boot.lds, 就是要它去找 start.o 時，要去找 cpu/arm946es/start.o 等會我們會再探討，start.o 就是 U-boot 的 entry point。
3. 呼叫 u-boot/mkconfig 來設定一些等會 make all 時會用到的參數，
其中以 ARCH, CPU, BOARD, VENDOR, SOC 最重要!
因為它會影響到 cross compiler 的選用 (如果你不只一個 cross compiler)，
compile 和 link flag 的設定，以及到哪個目錄去找你要的東西。
在 u-boot 下面，有不少和以上參數有關的目錄和檔案:
u-boot/
ppc_config.mk
i386_config.mk
....
include/
lib_arm/
lib_avr32/
....
cpu/
74xx_7xx/
arm1136/
....
....
這些參數指引 make 到哪些目去抓
make all
會真正 build 出 u-boot.bin，它的 object 最主要由下面幾個 component 組成:
start.o
start16.o resetvec.o
reset.o
routine get from libraries
最後會產生 u-boot.hex 和 u-boot.srec 及 u-boot.bin。
由上可以看出，中間左邊是 i386，右邊是 power pc，還有其它，那是和 CPU 有關的一些 routine。
最主要就是 start.o 和一些其它所用的函式。
其它所有東西都 build 成 library，在 configure 之後，在 link 時從 library 抓進就可以了。
----------------------------------------------------------------
開機流程，以 cpu/arm946es/start.S 為例:
U-boot 的 start_armboot 到 _bss_start，從 Flash 複製到 RAM，然後 setup 好 stack，
然後就到 start_armboot。(start_armboot 在 lib_arm/board.c 中)
因為 stack 已經設好了，所以這段是用 C 寫了。
進入 start_armboot()，一堆 #ifdef / #ifndef CFG_xxxx，表示要用哪些 ap，driver，都是一些 initialization 的 code，
然後最後就進入一個 main_loop() 中!!
----------------------------------------------------------------

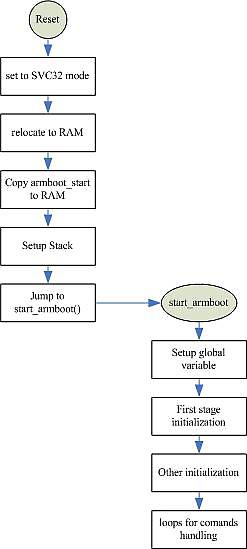

開機流程簡圖
其中左上方是 assembly，而從 start_armboot 之後就是 C code。
值得注意的有以下幾點:
1.
因為這個 bootcode 是由 ARM 的 integrator 提供。
這個 bootcode 有一個假設:
它認為在板子或 CPU 架構中，有一塊 RAM 的位址是 hardware boot 時就可以動了。
因此它有一個 copy 到 RAM 的動作。
在 CPU 或 ASIC 內部先包一塊 RAM 在某些 architecture 有，但是有的 ASIC 並沒有。
對於沒有一開機就有可用的 RAM，勢必要修改這段 code。
此外如果在開機階段有做 memory remapping 的 board 而言，有兩種方法
(1) 一開始就 remapping，再 copy U-boot 到 RAM。
(2) copy 到一個不受 remapping 影響的位址。
U-boot 可以改寫成 XIP 嗎?
但是我目前所知，它是要在 RAM 中執行。
2.
在進入 C code 的 start_armboot()之後，它第一件事就是初始化一個稱為 gd 的 global 指標。
(它的實作是十分 architecture dependent 的)。
參考 include/asm-arm/global_data.h
它的宣告是:
register volatile gd_t *gd asm("r8")
是一個放在 register 的指標!!
它將這個指標指到 RAM 的指定位址，然後清為 0
之所以指定它為 register，是要讓它在這個最初階段，可以讓我們任意指定它指到 RAM 的位址初使化它。
這個 global variable 在 u-boot 中用來存放一些最開始初始化時所需要用的參數。(這些動作一定要在 RAM 完成)
3.
第一階段的初始化:藉由一個個執行 init_sequence[] 所指到的函式來完成。
目前有的函式為:
cpu_init
board_init
interrupt_init
env_init
init_baudrate
serial_init
console_init_f
display_banner
dram_init
display_dram_config
其中每個函式都回傳 0 表示正確執行，其中 env_init 是去哪裏取得環境變數，
可以是一個固定的陣列，flash，環境變數的資料，會放在 gd 所指的資料結構之中。
由以上看來，因為每個都是 function pointer，各分別屬於在 configuration 階段會指定的目錄中。
如 CPU, BOARD 所指定的目錄，
換言之，我們只要為這些 function pointer 實作出適合我們板子的內容，就可以把融入 U-boot 之中。
4.
在 init_sequence[] 之後, 我把它稱作是第二階段的 initialization。
看來有點亂，一堆 #ifdef，而且有的和前面似乎有重複或矛盾，想是不同 board 的差異太太的關係。
大體上就是 initialize 更多的 device 或是前面 intialization 的第二階段。
